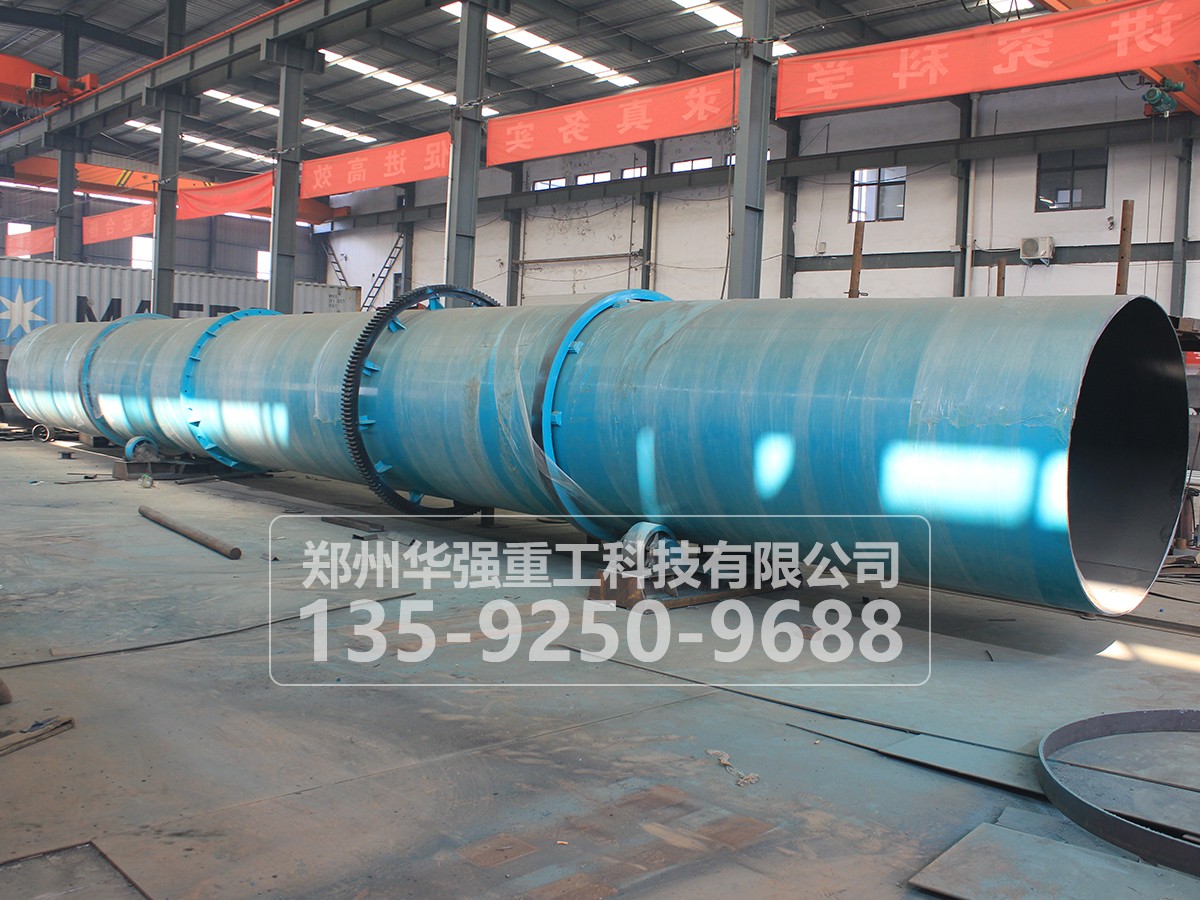

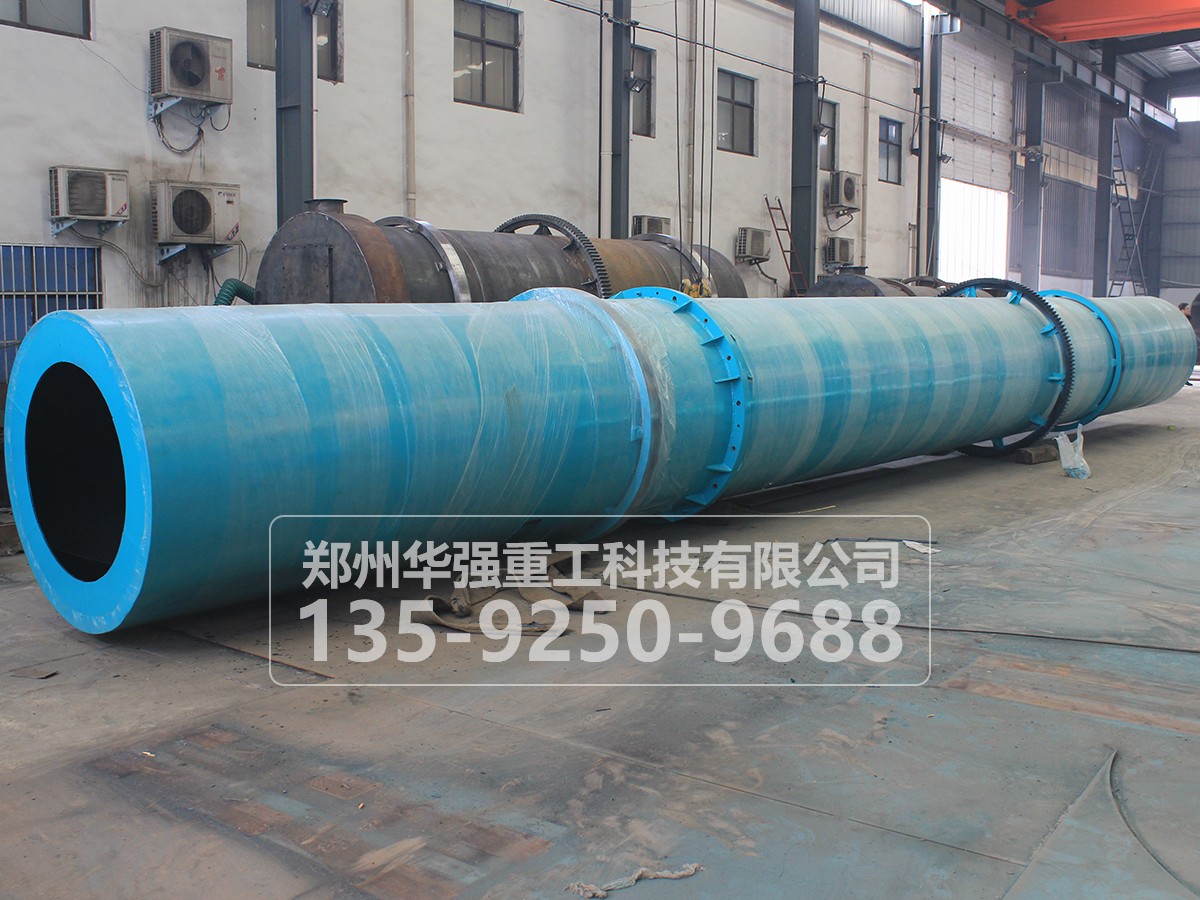

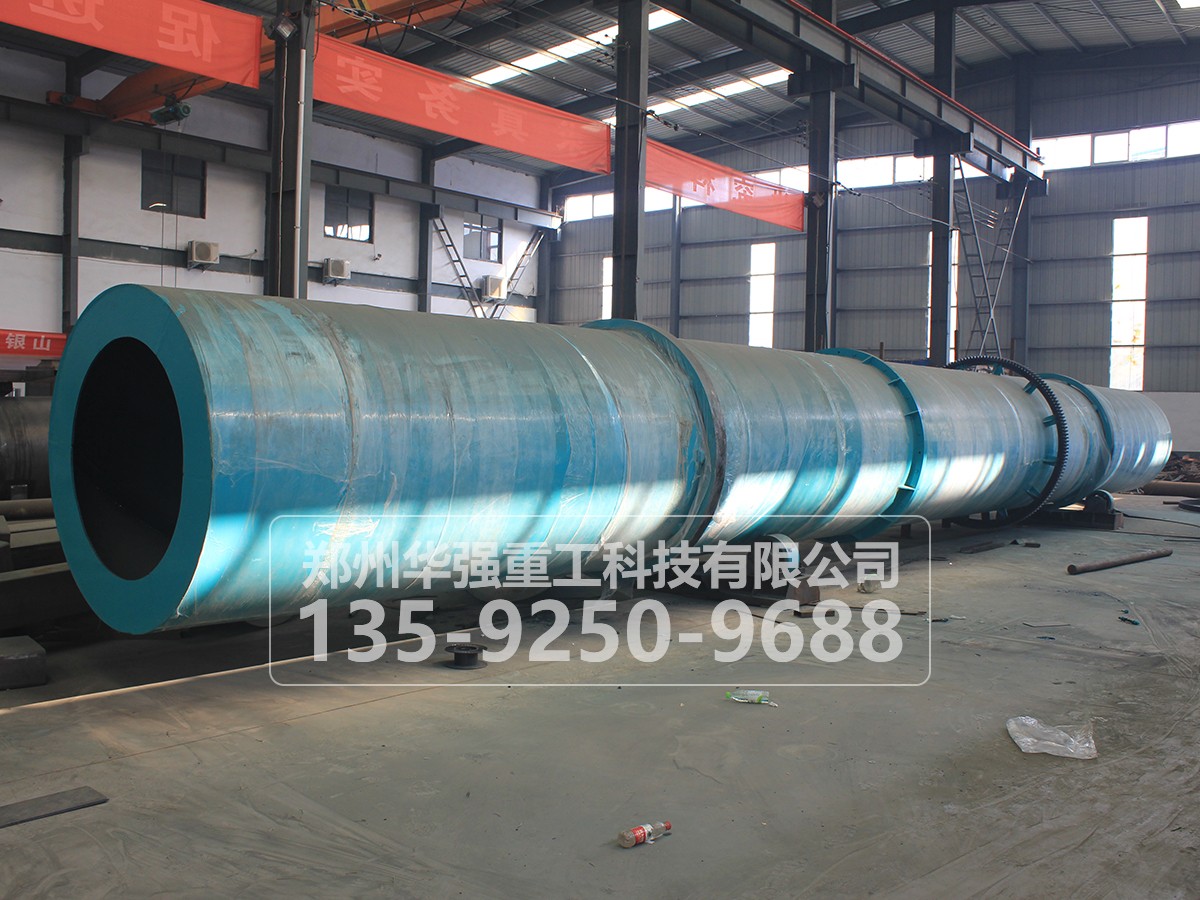

產品簡介
該機是由我公司工作人員集多年復混肥生產經驗,開發出的冷卻機。用于復混肥生產，冷卻肥料的溫度和粒度，于干燥機配套使用，可大大提高冷卻速度，減輕勞動強度，提高產量，進一步去除部分水分和降低復混肥的粒溫。同時也可用于其它粉狀、粒狀物料的冷卻，該設備結構緊湊，冷卻效率高，性能可靠，適應性強
工作原理
該系列轉筒冷卻機其工作原理是：由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。引風機（與該機配套使用）的作用下使筒體內部空氣流動加快，通體內壁上安裝的揚料板不斷將物料翻起，從而達到冷卻均勻的目的。冷卻后的物料從出料口流出，隨著電動機的不斷旋轉，物料不斷進入方能實現大批量生產。
結構概述
整機可分為五大部分：
1.托架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用高品質防腐、耐磨材料，大大提高了本機的使用的壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2.傳動部分：整臺冷卻機傳動部分是優為重要的整個機體的工作都有此而行。傳動架均采用高品質槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。
3.大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
4.滾帶：固定于機體兩側，以支撐整個機體。
5.機體部分：整臺冷卻機中重要的就是機體部分，其采用高品質中碳鋼
6.板焊接而成，內置揚料板采用高品質耐磨材料，分布及角度設計合理，并通過嚴格的質量控制和特定的工藝要求，使物料揚起形成幕布，達到散熱和散水粉的目的。以達到本機所使用的目的。
