一、設備概述
鄭州市華強重工科技有限公司是專業從事農業環保技術工程，設備開發研究及生產制造的企業！其主要產品為年產1-20萬噸，有機、無機、復混肥所需要的機械設備！尤其是對粉體物料的造粒設備，我們已有二十多年的生產經驗！

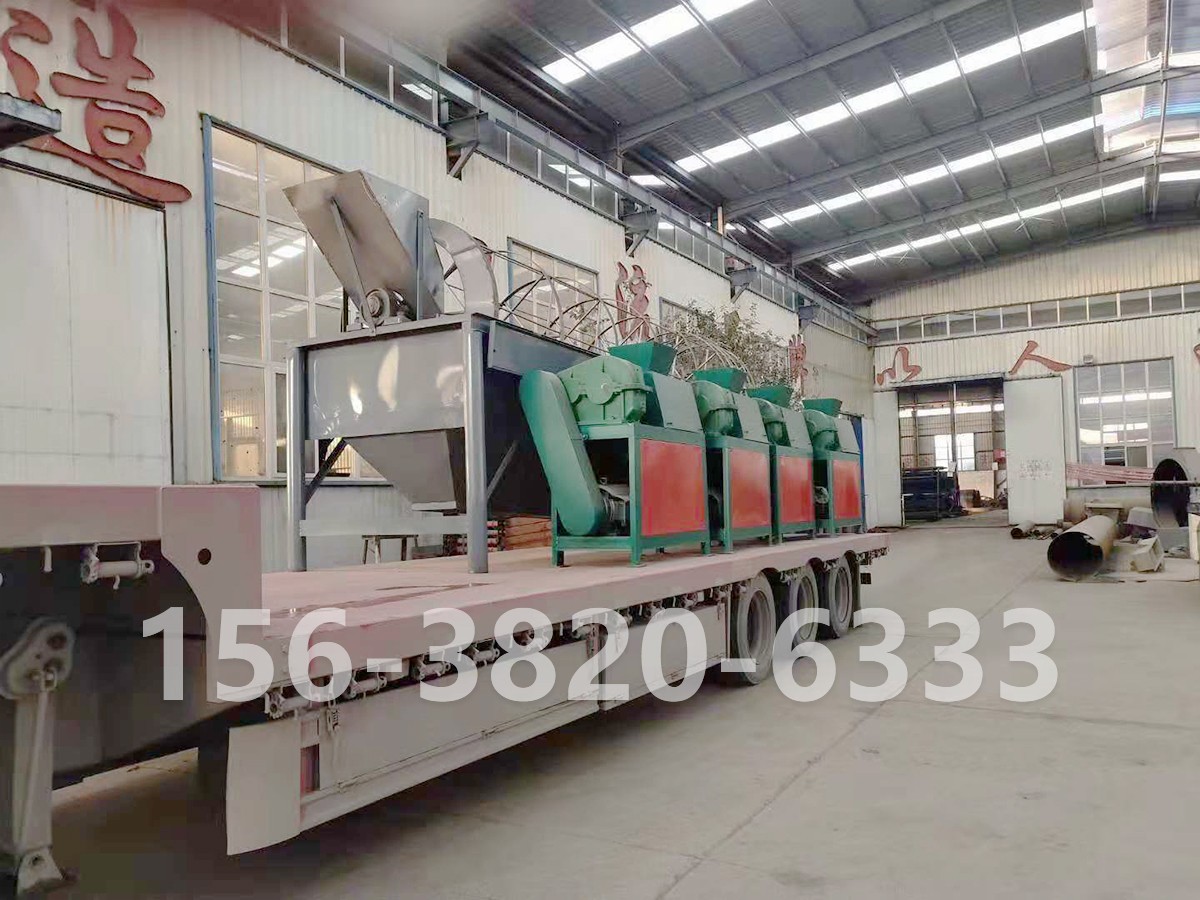

DZG系列對輥擠壓式造粒機是本公司根據多年來的生產經驗，在原有的雙輥擠壓造?；A(chǔ)上研發生產的一種新型設備。它可以廣泛適用于肥料加工業、飼料生產單位以及化工行業對粉體物料進行制粒，生產加工。
其特點如下：
1、 本機采用無干燥工藝生產，常溫造粒，一次成型。具有投資少，經濟效益好等特點。
2、 本機結構采用制粒、成型、篩分為一體，使其具有外形美觀，操作簡單，能耗低等特點。主要零部件如輥體采用了具有防腐、耐磨、抗沖擊特點的一種新型金屬精制而成。其中DZG-Ⅱ型機不但具有以上特點，我公司對機架部分也進行了升級改造，軸承架體選用防腐鑄造為整體部件，使其具有穩定性好的特點，可大大提高滾動軸承、及大軸的使用壽命。傳動部分采用了雙輸入傳遞方式，不但提高輸入動力比，而且又保證了傳動齒輪的潤滑及密封性能。該機具有結構緊湊，穩定性好，密封性好，噪音低，操作維修方便等優點！新機上市后就贏得了廣大用戶的好評!
3、 原料適應性廣，該機不但可用于肥料、飼料、化工行業的造粒，而且特別是對稀土、冶金、煤炭、生物制劑、環境保護工程也有很好的適用性。在某些程度上填補了國內空白，居國內前沿，也是環保工程的推廣項目！
二、工作原理
該系列對輥擠壓造粒機其工作原理：是由電動機驅動皮帶輪，傳動帶通過減速機傳遞給一對帶有滑模殼體的兩個高壓輥體做相對工作。DZJ-Ⅰ型擠壓機兩輥之間是由一組對開齒輪相對工作進行互動，DZJ-Ⅱ型擠壓機兩輥是由一臺專用減速機上的兩根輸出軸直接帶動進行工作，達到擠壓成型的目的。生產時原料有進料斗進入，經高壓輥體相對擠壓成型，脫模后自流到輥體下部的破碎成型工作室。破碎成型的動力是由主動壓輥軸的鏈輪經鏈條傳動給一對破碎滾軸進行相對運動，在工作室內進行破碎后篩分，成品顆粒通過篩網到出料槽流出機外。
三、結構概述
1、 機架部分：機器的所有工件全部安裝在機架上！
2、 傳動連接部分有：電動機、皮帶輪、三角帶、減速機、鏈條、鏈輪、聯軸器。
3、 機頭部分：包括軸承架體、一對高壓模輥皮、兩根軸等組成。
4、 破碎工作室：有破碎輥軸承架、破碎輥、篩網等組成。
四、主要技術參數
型號 | DZJ-Ⅰ1.0 | DZJ-Ⅰ2.0 | DZJ-Ⅰ3.0 | DZJ-Ⅰ4.0 | DZJ-Ⅱ1.0 | DZJ-Ⅱ2.0 |
生產量（t/h） | 1~1.5 | 1.5~2.5 | 2~3 | 3~4 | 1~2 | 1.5~2.5 |
功率 | 15KW | 18.5KW | 22KW | 30KW | 15KW | 18.5KW |
壓輥規格 | Φ150x220 | Φ150X300 | Φ186X300 | Φ300X300 | Φ150X220 | Φ150X300 |
入料粒度 | ≦0.5mm | ≦0.5mm | ≦0.5mm | ≦0.5mm | ≦0.5mm | ≦0.5mm |
成品規格 | Φ2.5~Φ10 | Φ2.5~Φ10 | Φ2.5~Φ20 | Φ2.5~Φ30 | Φ2.5~Φ10 | Φ2.5~Φ20 |
減速機型號 | ZQH350 | ZQH400 | ZQH400 | ZQH500 | 專用 | 專用 |
物料水分 | 2％~5％ | 2％~5％ | 2％~5％ | 2％~5％ | 2％~5％ | 2％~5％ |
